在用Q02HCPU 插Q62DA模塊時.用實用程序包GX configurator-DA設置DA模塊.
CH1,CH2的enable/disable都設置為enable.
自動刷新參數設置為:     setting item                                PLC side device
                                           CH1 digital value                        d10
                                           CH2 digital value                        d11
                                           CH1 set value check code       d12
                                           CH2 set value check code       d13
                                           ERROR code                              d14
寫入CPU后,本來正常的CPU err指示燈閃爍,PLC診斷顯示3301錯誤.
錯誤信息如下：
出錯號碼列表[出錯號碼3301]

◆相應的CPU    表示基本型QCPU，表示高性能型QCPU，表示過程控制CPU，表示冗余CPU

=====================================================================================

◆出錯號碼(SD0)    3301
◆出錯消息    SP. PARA ERROR
◆公共信息(SD5～15)    文件名稱
◆個別信息(SD16～26)    參數號
◆LED狀態(RUN)    關閉
◆LED狀態(ERROR)    閃爍
◆CPU的運行狀態    停止
◆檢測時間    當執行END指令時

◆出錯內容和原因

智能功能模塊的刷新設置超過文件寄存器容量。

◆對策

更換文件寄存器文件為允許全局內刷新的文件寄存器文件。

------------------------------------------------------------------------------------

◆相應的CPU    表示MELSECNET/H遠程I/O模塊

=====================================================================================

◆出錯號碼(SD0)    3301
◆出錯消息    SP. PARA ERROR
◆公共信息(SD5～15)    文件名稱
◆個別信息(SD16～26)    參數號
◆LED狀態(RUN)    關閉
◆LED狀態(ERROR)    閃爍
◆CPU的運行狀態    停止
◆檢測時間    電源接通/復位時/STOP→RUN

◆出錯內容和原因

智能功能模塊的刷新參數設置超出可用范圍。

◆對策

檢查參數設置。



不知道刷新參數哪兒有問題.請各位幫幫忙.謝謝.

你的模塊站號對嗎?

在哪兒設站號啊?

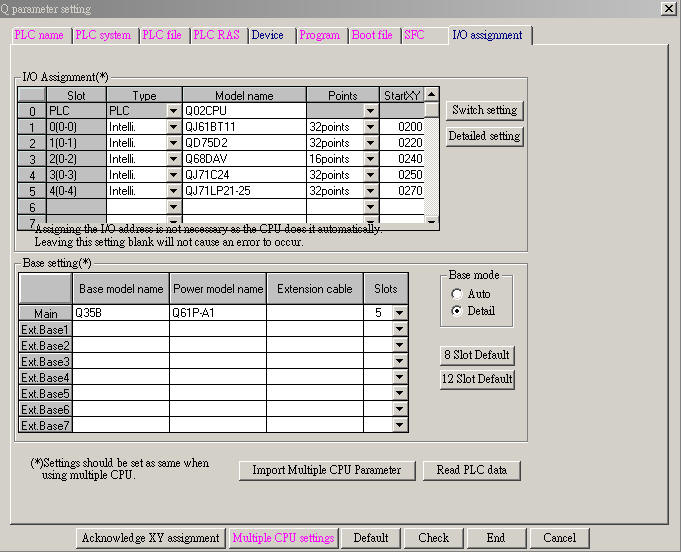

看看圖片

再發個手冊,是英文的

PLC參數里，IO設置正確嗎?

在補上一個圖參考一下

設置和3樓的圖片是一樣的。

引用

引用第7樓成都飛哥于2008-07-29 16:10發表的  :
設置和3樓的圖片是一樣的。

能否把你的模塊配置提供出來?安裝的位置不同,站號也會不同!

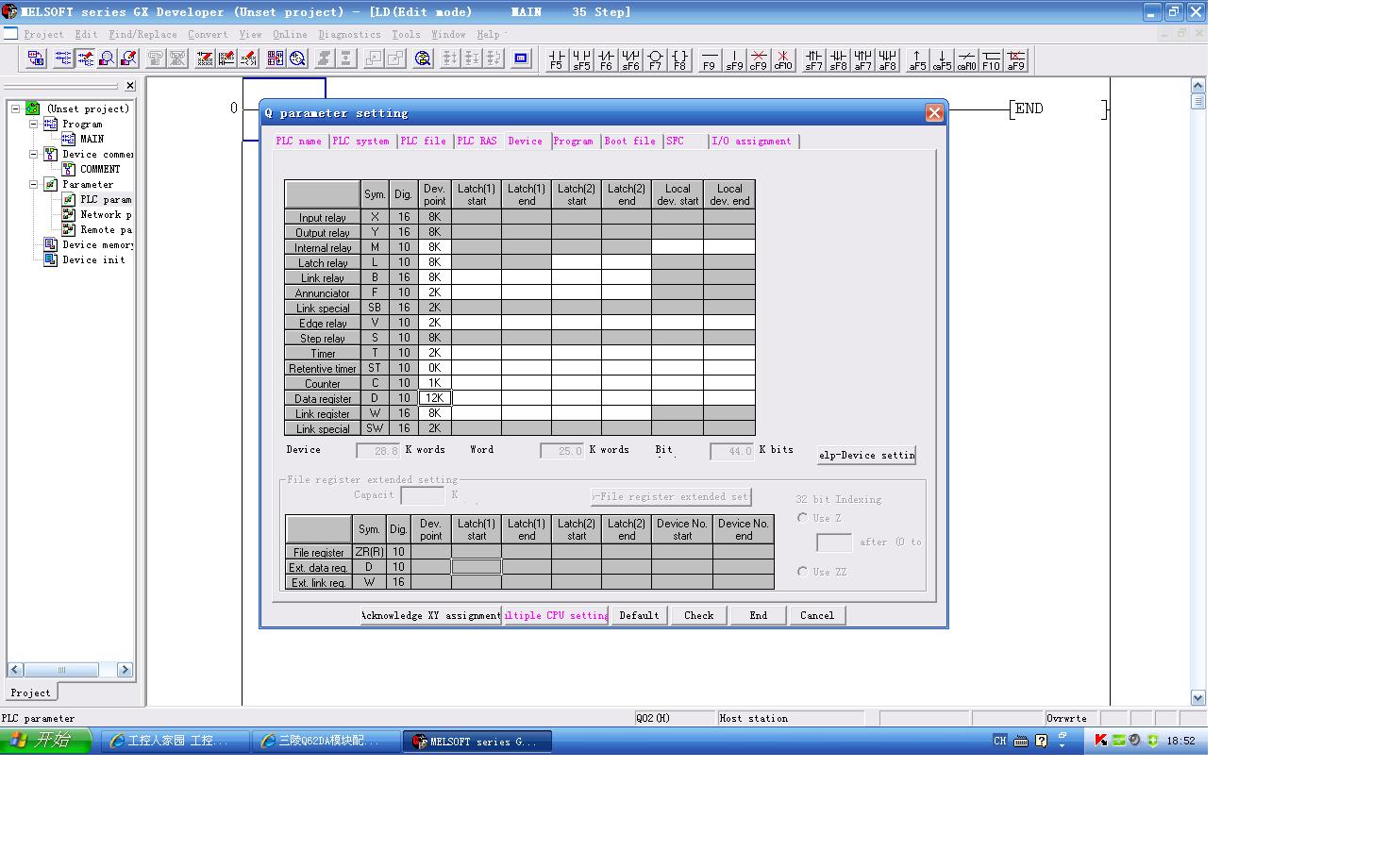

看看軟元件中D的設置是不是太小
