工控人家園 綜合討論 單相調壓電路!!!

麥兜

級別: 探索解密

精華主題: 0
發帖數量: 48 個
工控威望: 128 點
下載積分: 644 分
在線時間: 30(小時)
注冊時間: 2010-03-19
最后登錄: 2012-07-12
查看麥兜的主題 / 回貼

樓主發表于: 2010-03-26 18:04

全看 | 小中大

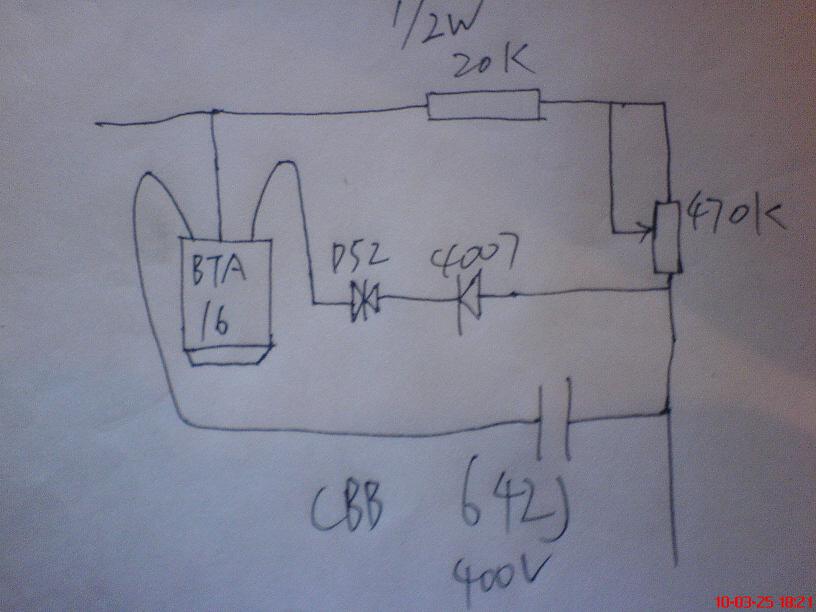

圖片：

這個電路能改成調壓電路嗎???控制電機!!!!

suuy79

燒不死的鳥就是鳳凰

級別: 家園常客

精華主題: 0
發帖數量: 559 個
工控威望: 844 點
下載積分: 18202 分
在線時間: 342(小時)
注冊時間: 2009-01-15
最后登錄: 2025-02-20
查看suuy79的主題 / 回貼

1樓發表于: 2010-03-26 19:21

全看 | 小中大

上述電路可以實現簡單的交流調壓功能
但是電路需要進一步改進，比如增加RC吸收回路等

suuy79

燒不死的鳥就是鳳凰

級別: 家園常客

精華主題: 0
發帖數量: 559 個
工控威望: 844 點
下載積分: 18202 分
在線時間: 342(小時)
注冊時間: 2009-01-15
最后登錄: 2025-02-20
查看suuy79的主題 / 回貼

2樓發表于: 2010-03-27 20:44

全看 | 小中大

你從那個點測量得到的是鋸齒波？
不過仔細看了一下電路，發現你在雙向觸發二極管的前面還有一個4007
所以只能在正半周觸發，你把4007換成1K電阻就好了
