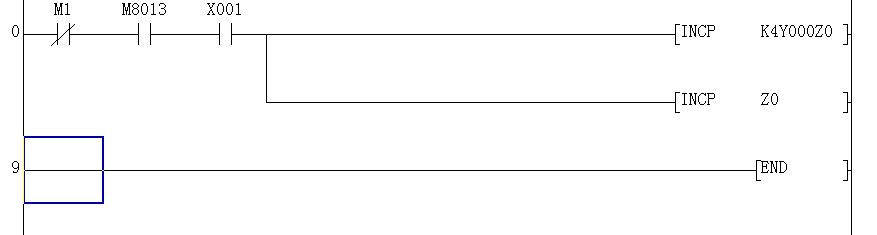

下面是一部分梯形圖，知道實現的功能，就是不知道具體的實現過程
想請教一下，還望知道的人不吝賜教


能具體寫出每一次脈沖過后的變化的具體過程更是感激不盡了

    ·執行條件第1次接通時，（Z0）=0，K4Y0Z0為K4Y0，而之前K4Y0為0，故執行結果為（K4Y0）+1=0+1=1，即Y17Y16…Y1Y0對應00…01，所以Y0=1，而Y1～Y17均為0。執行完畢，Z0=1。
    ·執行條件第2次接通的第1個掃描周期（接通瞬時），（Z0）=1，K4Y0Z0為K4Y1，INCP K4Y0Z0為執行（K4Y0Z0）+1→（K4Y0Z0）即（K4Y1）+1→（K4Y1）；而之前K4Y1為0，故執行結果為（K4Y1）+1=0+1=1，即Y20Y17…Y2Y1對應00…01，所以Y1=1，而Y2～Y27均為0。
    但是，之前Y0=1，而之后無復位Y0的指令，故Y0保持1，結果為Y0=1，Y1=1。
    ·執行條件第3次接通瞬時，（Z0）=2，K4Y0Z0為K4Y2，而之前K4Y2為0，故執行結果為（K4Y2）+1=0+1=1，所以Y2=1，Y0、Y1保持為1。
    ·以下以此類推。
