工控人家園 西門子工控論壇 感覺這里的下降沿應該是連續的，但換了位置就不行了

不吃魚的喵喵

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 72 點
下載積分: 233 分
在線時間: 11(小時)
注冊時間: 2024-04-03
最后登錄: 2025-03-31
查看不吃魚的喵喵的主題 / 回貼

樓主發表于: 2024-04-30 15:14

全看 | 小中大

圖片：

初始狀態1

[ 此帖被不吃魚的喵喵在2024-04-30 15:30重新編輯 ]

不吃魚的喵喵

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 72 點
下載積分: 233 分
在線時間: 11(小時)
注冊時間: 2024-04-03
最后登錄: 2025-03-31
查看不吃魚的喵喵的主題 / 回貼

1樓發表于: 2024-04-30 15:16

全看 | 小中大

圖片：

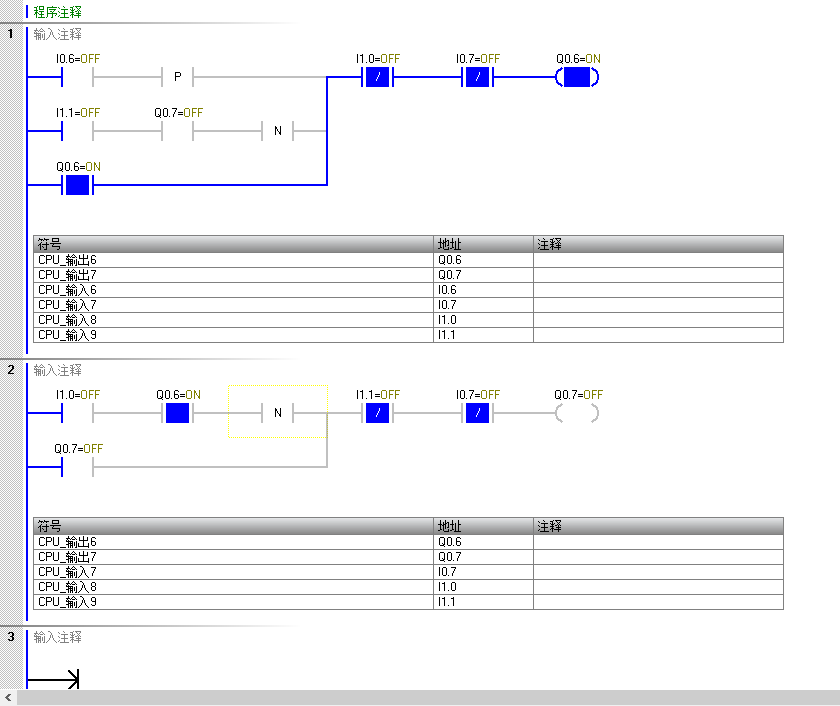

當我按下I0.6的復合型按鈕，Q0.6是常亮狀態

不吃魚的喵喵

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 72 點
下載積分: 233 分
在線時間: 11(小時)
注冊時間: 2024-04-03
最后登錄: 2025-03-31
查看不吃魚的喵喵的主題 / 回貼

2樓發表于: 2024-04-30 15:21

全看 | 小中大

圖片：

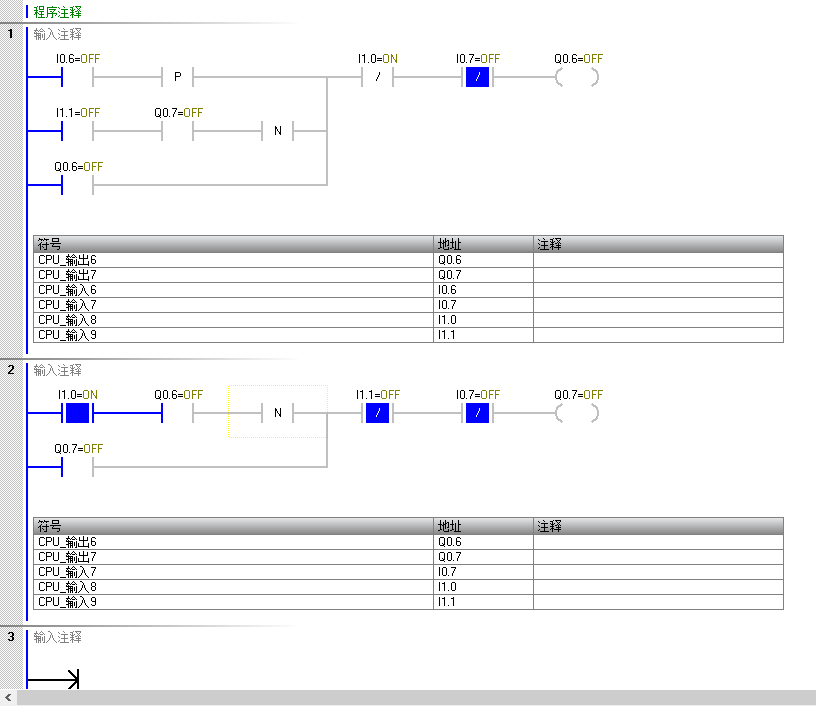

在第二張圖的基礎上，我按下I1.0后，Q0.6通電狀態變為斷開，注意！這時的Q0.7是無法通電的

不吃魚的喵喵

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 72 點
下載積分: 233 分
在線時間: 11(小時)
注冊時間: 2024-04-03
最后登錄: 2025-03-31
查看不吃魚的喵喵的主題 / 回貼

3樓發表于: 2024-04-30 15:24

全看 | 小中大

圖片：

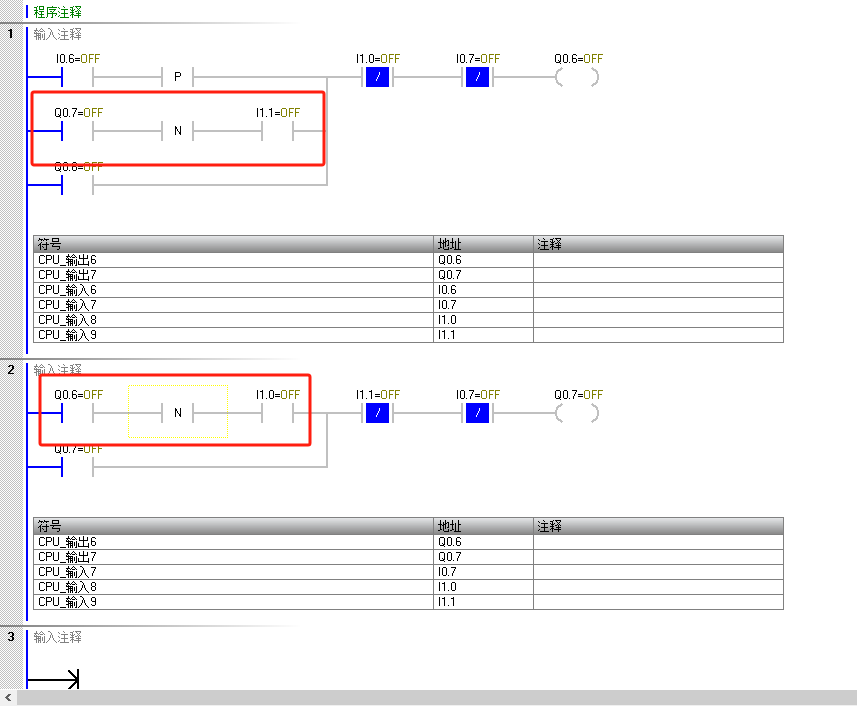

和圖一對比，我把這個下降沿提前了，紅框內是我改動的位置，這時為初始狀態2

不吃魚的喵喵

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 72 點
下載積分: 233 分
在線時間: 11(小時)
注冊時間: 2024-04-03
最后登錄: 2025-03-31
查看不吃魚的喵喵的主題 / 回貼

4樓發表于: 2024-04-30 15:26

全看 | 小中大

圖片：

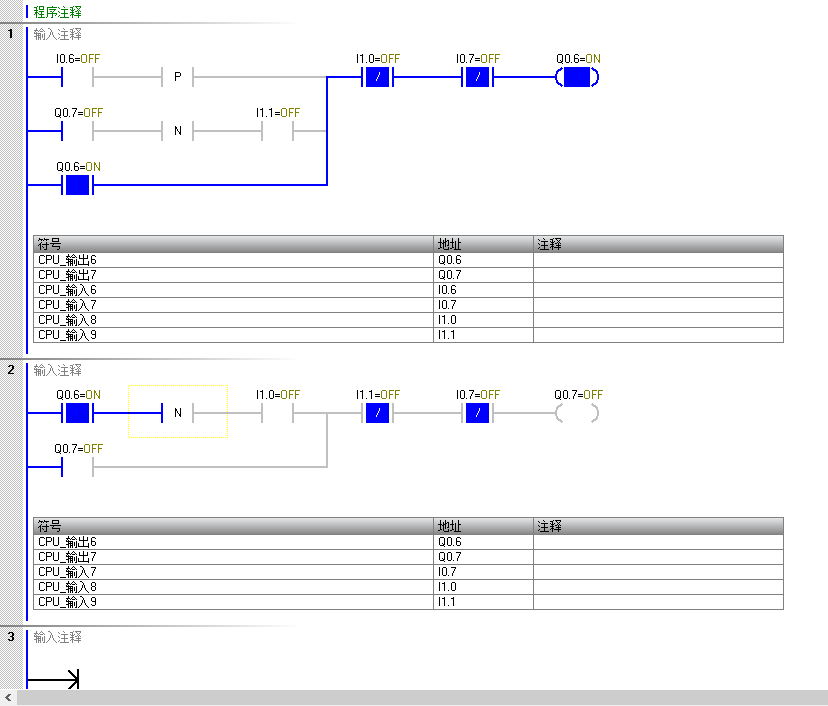

在初始狀態2的基礎下，我按下I0.6的復合型按鈕，Q0.6是常亮狀態

不吃魚的喵喵

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 72 點
下載積分: 233 分
在線時間: 11(小時)
注冊時間: 2024-04-03
最后登錄: 2025-03-31
查看不吃魚的喵喵的主題 / 回貼

5樓發表于: 2024-04-30 15:29

全看 | 小中大

圖片：

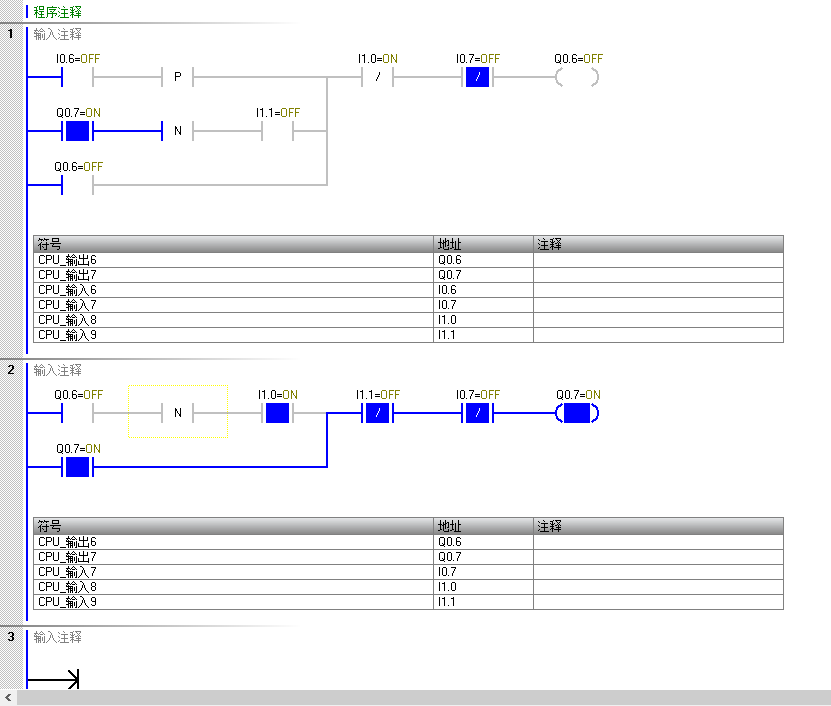

在上一張圖的基礎下，我按下I1.0后，Q0.6通電狀態變為斷開，注意！這時的Q0.7變成通電的

不吃魚的喵喵

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 72 點
下載積分: 233 分
在線時間: 11(小時)
注冊時間: 2024-04-03
最后登錄: 2025-03-31
查看不吃魚的喵喵的主題 / 回貼

6樓發表于: 2024-04-30 15:35

全看 | 小中大

讀寫順序應該是從左往右，從上到下，對比初始狀態1和初始狀態2，只是調換了兩者下降沿位置，感覺兩者輸入應該都可以在按下I0.6和I1.0后，Q0.7都能通電，但不知道為什么初始狀態1的卻不行

，求解惑
