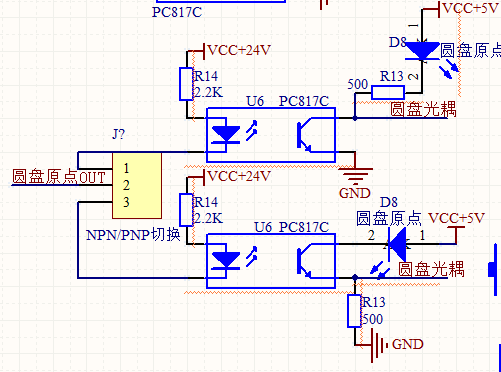

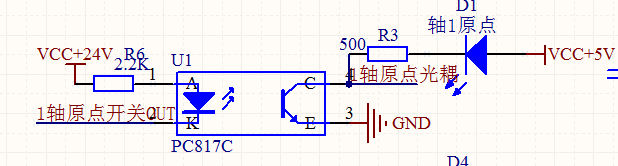

第一個圖是，24V的接近開關，NPN型的，感應到信號時，輸入到光耦，然后傳給51單片機P1口，電阻參數和光耦型號等合理嗎？第二個圖是，當傳感器不確定是用NPN還是PNP，需要用跳線帽選擇使用哪個光耦電路，也是傳給51單片機P1口，電阻參數和光耦型號等合理嗎？謝謝 jeffwang2011 千年獨行客

引用

引用第3樓fsjnzhy于2016-10-15 15:07發表的  :
NPN與PNP切換電路不對，個人認為可按照下圖改一下，另外500Ω的電阻不常用，常用是510Ω。

[attachment=154517]

謝謝

樓上的您好！我想做跳線就是不確定客戶用什么樣的傳感器，也就是不管用PNP還是NPN傳感器，要保證給單片機的的信號時一致的。
我剛剛按你改的圖分析了一下，你看，這樣程序應該無法通用。
電阻換成330歐姆的應該可以把？只要不大于20毫安就可以把？

這是我分析的圖

另外還有幾個問題，這個信號時送給單片機的P1口，我記得P1口內部是有上拉電阻的，那么R14有必要接嗎？我問過一個高手，他說必須接，我不知道為什么一定要接？
另外，下面的電路,R5有必要接嗎？

我認為這兩個電路才能保證，不管用那種類型傳感器都能保證程序通用。大家分析下？

有沒有高手啊？一起分析分析

用在工業上還有很多問題啊？有哪些問題啊？幫忙解釋一下啊。幫我推薦一個電子論壇吧？

引用

引用第12樓lvpretend于2016-10-15 21:59發表的  :
為什么沒有選用雙向輸入的光電耦合器，一個電路就解決了。
在光電耦合器輸入端并聯一個電阻，提高抗干擾能力，其它沒有看出什么問題，可以用。

怎么并 并多大電阻？
