技能大賽上有一題，PLC與觸摸屏相連，PLC無X端子接線，現控制一臺電動機正反轉，實現小車的自動往返，PLC的Y0和Y1上各連交流接觸器一個以實現正反轉控制，行程開關的動斷觸點與線圈串聯，我想問一下，如何實現用行程開關控制，由于PLC上無X接線，實際中又不能通過觸摸屏控制(觸摸屏上無行程開關）？

難度不大，用觸摸屏控制Y1,Y2接通就行了。至于電機一開始的運行方向，通過Y1/Y2的接通線頭順序選擇，停止，則控制Y1/Y2斷開就行了。

引用

引用第12樓plc123321于2011-12-03 09:32發表的  :
仍不明白的是，行程開關動斷觸點斷的是KM1或KM2，電機停止，而此時Y1或Y2仍運行，因為通過外部觸點斷開的接觸器線圈，行程開關的控制在不用X的情況下，如何引入PLC的控制中？
10樓的回復的方案能否用梯形圖或SFC圖說明一下，謝謝！

你鉆死胡同了，

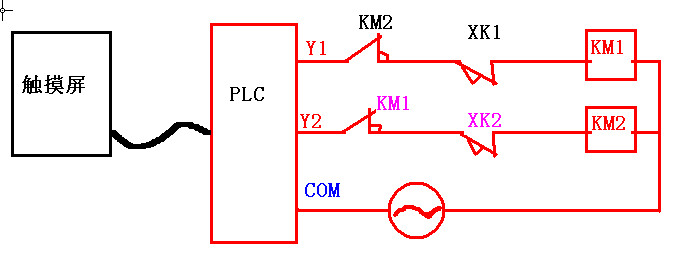

外部的行程開關不需要引入PLC的，直接在外部控制接觸器就可以了，Y1/Y2全部接通，
接觸器只能有一個而且也只能有一個是處于吸合狀態的。
外部行程開關，只有在到達電機換向位置的時候其中的一個才斷開，等電機離開極限位置，則行程開關又閉合了，只要電機不在極限位置，平常兩個行程開關都是接通狀態的。
即使電機在極限位置，至少總有一個是接通狀態的。
