我想到的有四種:其中第一種編譯后的代碼完全和梯形圖一樣；其它三種等效，代碼有點區別。

第一 M1030:=INV (NOT X8E);

第二 M1030:=NOT(NOT X8E);

第三 OUT( NOT(NOT X8E) , M1030);

第四 OUT( INV(NOT X8E) , M1030);

差點忘了萬能的IF語句了。
第五種
IF INV (NOT X8E) THEN
    M1030:=TRUE;
ELSE
    M1030:=FALSE;
END_IF;

第六種
IF NOT (NOT X8E) THEN
    M1030:=TRUE;
ELSE
    M1030:=FALSE;
END_IF;

引用

引用第12樓楓落云端于2020-10-13 15:49發表的  :
我想到的有四種:其中第一種編譯后的代碼完全和梯形圖一樣；其它三種等效，代碼有點區別。

第一 M1030:=INV (NOT X8E);

第二 M1030:=NOT(NOT X8E);
.......

感謝老鐵提供想法，看來我真的要把手冊指令看完...

另外

我發現ST語言無法在線編輯

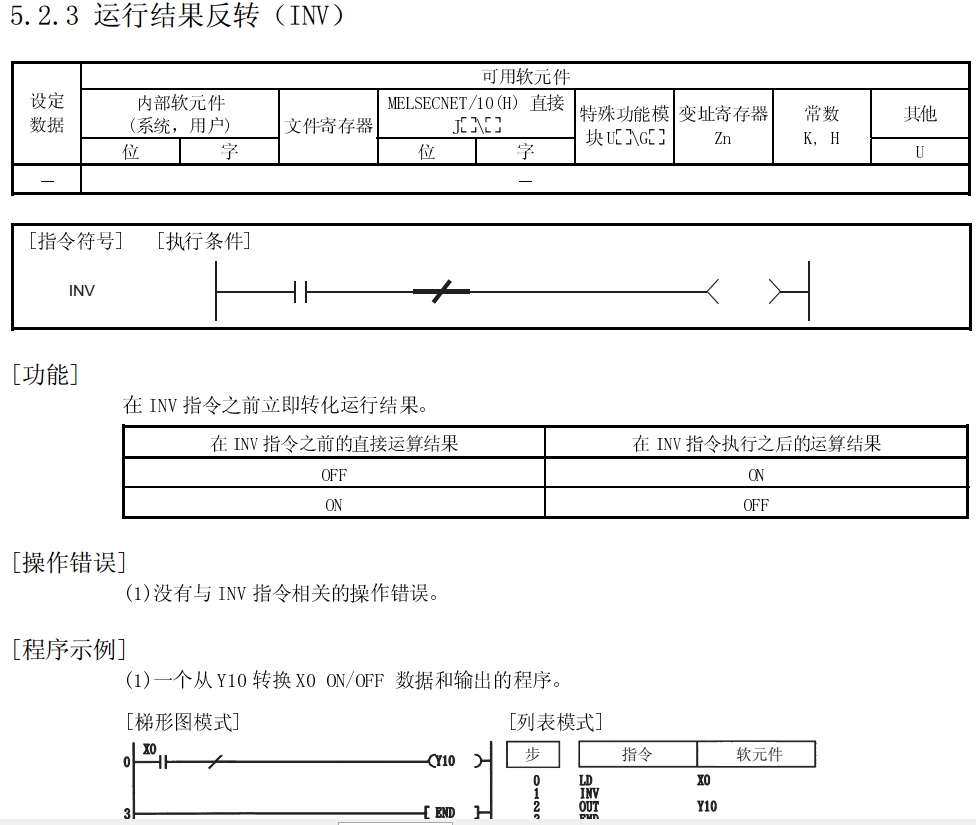

INV 這指令 在手冊里面是找不到的...
是我手冊版本太老了嗎?

Q系列有這個指令

至于說ST不能在線修改，這個是誤解，只是條件有點苛求，具體一句話說不清楚，項目上我就是都用ST編程的，在線修改編譯沒任何問題。關鍵點是修改時的源代碼必須時PLC正在運行的母版基礎改的。

看準了，他寫的是LDI X8E，之后再整個取反后OUT M1030
實際上簡化邏輯后就是 M1030:=X8E

引用

引用第15樓楓落云端于2020-10-13 16:09發表的  :
Q系列有這個指令

至于說ST不能在線修改，這個是誤解，只是條件有點苛求，具體一句話說不清楚，項目上我就是都用ST編程的，在線修改編譯沒任何問題。關鍵點是修改時的源代碼必須時PLC正在運行的母版基礎改的。

師傅，是不是所有階梯圖的MELSEC指令 在ST上面都有，ST手冊沒寫出來的就直接使用效果一樣呢?

引用

引用第16樓楓落云端于2020-10-13 16:19發表的  :
看準了，他寫的是LDI X8E，之后再整個取反后OUT M1030
實際上簡化邏輯后就是 M1030:=X8E

X8E 這接點實際接線為常閉接點，所以才這樣編程式的吧

少整些花哨的，IF貫穿到底，又直觀。又好修改

最近剛嘗試用ST的方式下去寫程式，不過流程上感覺沒有像階梯圖這么好寫 或許還要多練習練習

哈哈，是的，把梯形圖的邏輯的轉化為ST語言，不停地IF。

引用

引用第5樓zhengbq于2020-10-12 14:34發表的  :
初學者容易學成IF語句走天下

引用

引用第5樓zhengbq于2020-10-12 14:34發表的  :
初學者容易學成IF語句走天下

思維很難跳脫，除非有旁人指點

有大神能說明 ST語言 相比階梯圖的好處嗎?
小弟我目前 還沒深入 體會不出來ST的好處
