請問下這個PLC的針腳是如何排列的？說明書上講的怎么不一樣？

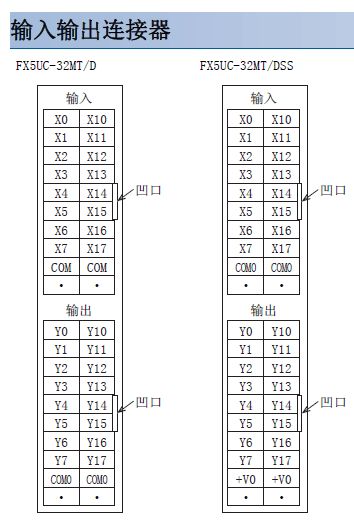

你要看MELSEC iQ-F FX5UC用戶手冊（硬件篇）F

樓上是大神，說的對多看資料多試驗

不知道樓主說的和說明書對不上是什么意思

多謝1樓的解答，我看的也是硬件篇，不知道跟你的是不是一樣

hsl199 你搞錯了。

你的PLC是FX5UC...  注意有一個C，這個C就是插頭式接線，而且這種一般都是晶體管的。優點是體積小。

你在4樓發的圖，是FX5U-32MR/ES  這個根本不一樣，而且你這個還是繼電器的。

1樓secgo 已經發了正確的圖，提供了手冊名稱。

做工控要仔細啊。FX5U和FX5UC不一樣,MT和MR不一樣。

接錯線，幾千塊錢就沒了，一個月工資不夠賠幾次。

引用

引用第5樓Q02UCPU于2017-11-06 11:07發表的  :
hsl199 你搞錯了。

你的PLC是FX5UC...  注意有一個C，這個C就是插頭式接線，而且這種一般都是晶體管的。優點是體積小。

你在4樓發的圖，是FX5U-32MR/ES  這個根本不一樣，而且你這個還是繼電器的。
.......

說的很好。。。學習了
