最近在做通訊實驗，搭建硬件為FX2N80MR+485BD板，與三菱變頻器D740走M(jìn)ODBUS RTU通信協議，各參數設定好后，程序?qū)懭氲絇LC中，參數寫入H06的數據都能正常發送正常返回，但是我們用主站讀取從站的數據H03時從站返回的數據格式就不對了，從站返回的數據就是我們主站發送的數據，返回?cái)?shù)據根本就讀不回來。因此百思不得其解，
1：如果是通訊設置問題，那為什么我們寫入H06變頻器卻能完整返回?cái)?shù)據呢？可為什么我們讀取就返回不了呢？
2：如果是線路問題，那就根本通訊不了啊。

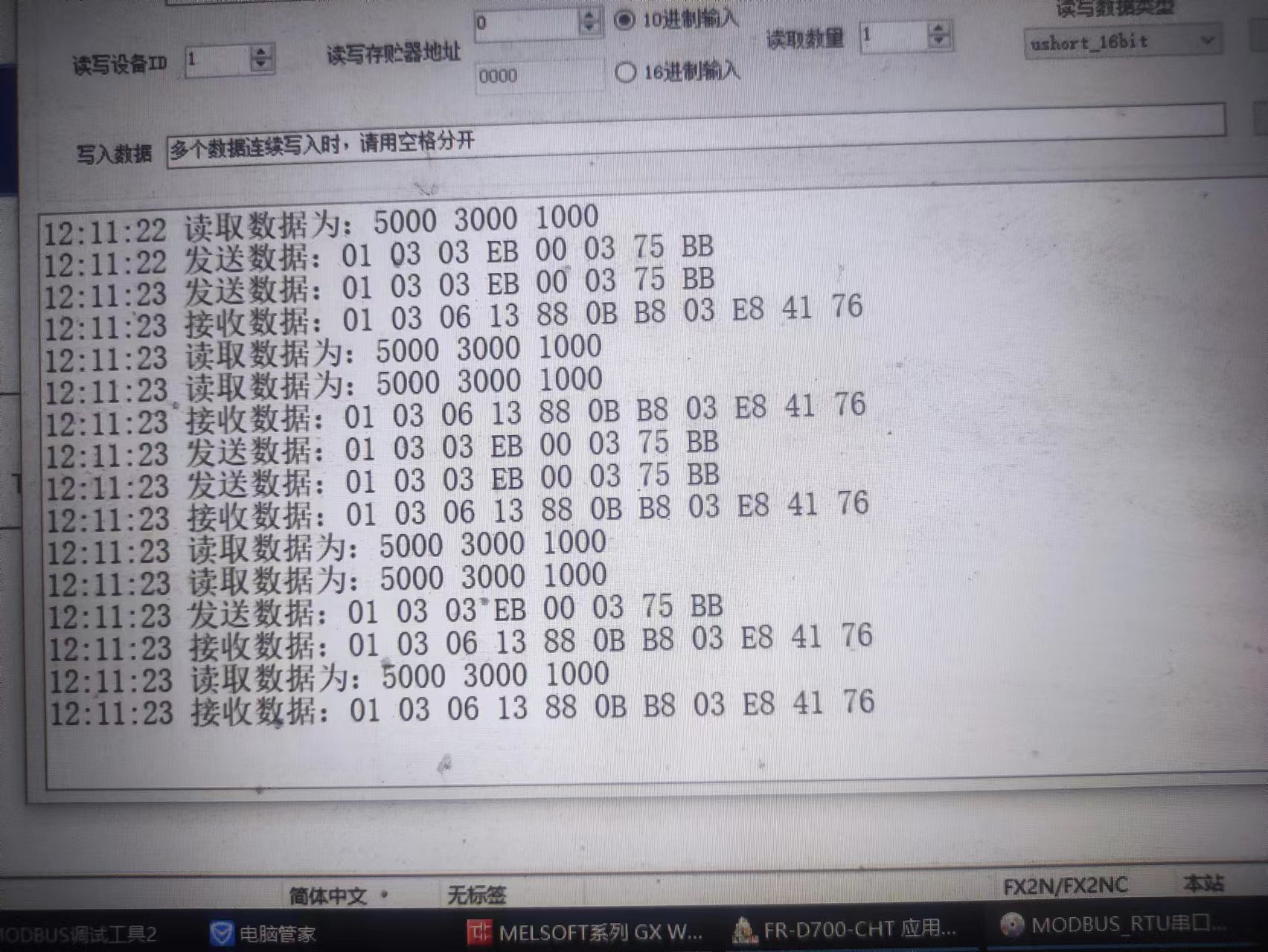

3：如果是通訊格式的問題，那為什么我們用竄口調試助手能夠正常的讀取，寫入變頻器數據呢？

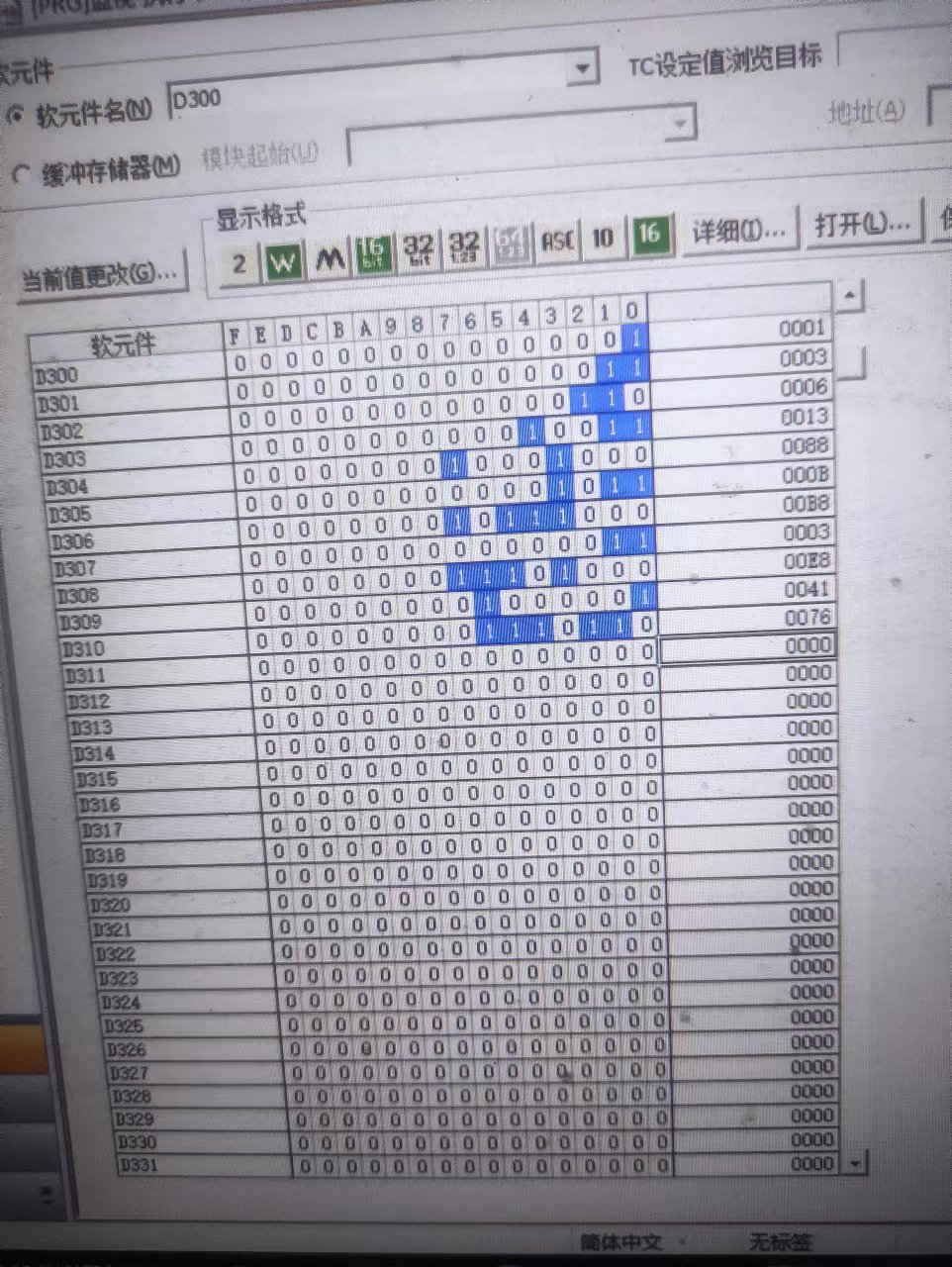

我把我監控的圖發與上來，望高手能夠給予指正，不甚感激�。。。�

發送什么返回什么，之前玩BD板遇到過這個問題，將監控的D編號往后推，多監控幾個，或許會有新發現。
FX3代的DB板沒有這個問題，不妨試試

建議電腦接一個usb轉485的接收器，用串口助手做從站，監控PLC發出來的報文，直接分析原始通訊報文方便找出問題

這是FX2N-485BD的通病，F(xiàn)X3U-485BD、FX5U沒這毛病。主站PLC會收到反射數據，真正要接收的數據在反射數據之后。例如，主站PLC發送8個字節的數據給從站，從站回復8個字節的數據。但是，主站PLC會先收到自己發送給從站的8個字節數據，之后才收到從站回復的8個字節數據。解決的方法就是用RS指令擴大接收緩沖區數據數量。

應該是回波

接收寄存器從8個增加到16個

引用

引用第3樓zhangqi_1234于2022-10-20 22:15發表的  :
這是FX2N-485BD的通病，F(xiàn)X3U-485BD、FX5U沒這毛病。主站PLC會收到反射數據，真正要接收的數據在反射數據之后。例如，主站PLC發送8個字節的數據給從站，從站回復8個字節的數據。但是，主站PLC會先收到自己發送給從站的8個字節數據，之后才收到從站回復的8個字節數據。解決的方法就是用RS指令擴大接收緩沖區數據數量。

   又學到了新鮮的知識，謝謝各位大佬
